正確な粉体処理と自動供給のための工業用粉体計量装置の選び方

従来の手動による粉末の添加は、紙の上では簡単に見えることがよくありますが、生産量が増加すると問題が発生します。オペレーターは、袋を開け、材料を移し、バッチを計量し、こぼれを除去する必要があるため、計量エラー、不安定な供給、相互汚染の余地が残されています。開放搬送では、製造エリアに微粉末が放出される可能性もあります。食品、化学薬品、プラスチック、リチウム電池、新素材、塗料、インク、接着剤、建設化学薬品のメーカーにとって、これらの問題はバッチの一貫性と動作条件に直接影響します。適切に設計された粉末投与システムは、これらの個別の手動ステップを、供給から最終投与までの制御されたルートに置き換えます。

袋給餌から正確な投与まで

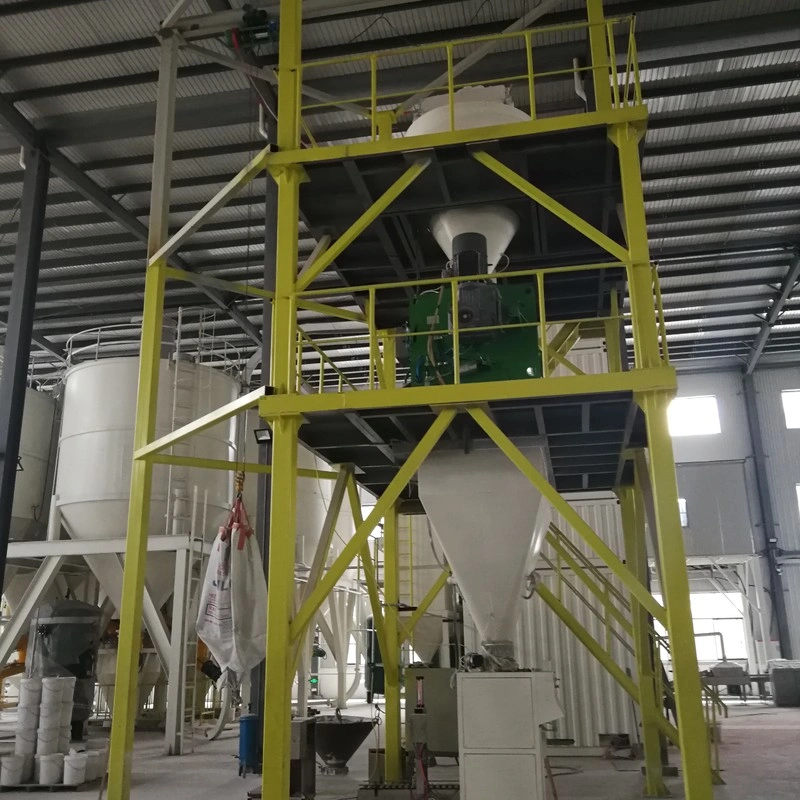

完全な工業用粉体供給装置システムは次のように構成できます。

トン袋/小袋供給→真空フィーダー→粉体貯蔵タンク→計量付計量タンク→パイプライン搬送→下流使用点。

最初の段階は複合給餌ステーションです。電動ホイストやフォークリフトを使用してトン袋を投入口まで持ち上げます。バッグが圧縮され、排出口が開いた後、叩打および振動装置が材料を下部ホッパーに放出するのに役立ちます。これは、大きな袋からブリッジしたり不均一に排出される粉末の場合に特に役立ちます。小袋の供給も同じマテリアルハンドリングルートに組み込むことができます。

また、供給ステーションは、オペレーターが袋を空にして開いたホッパーに直接入れるのではなく、制御された集塵ポイントも提供します。これは、空中に浮遊しやすい微粉末、顔料、添加剤、その他の材料を扱う場合に重要です。

次に、材料は粉末真空フィーダーに入ります。 RUMIの構成では、負圧源としてルーツブロワーを使用しています。吸引ノズルと搬送パイプラインは制御された真空下に維持され、粉末を空気とともに搬送ラインに引き込みます。結果として生じる空気と材料の流れはフィーダー チャンバーに移動し、そこで粉体が搬送空気から分離され、受け取り装置に排出されます。

このアプローチは、単に粉末を A から B に移動させるだけではありません。搬送の安定性は、処理される粉末に適切な負圧、空気速度、および材料の流れを維持することに依存します。自由流動性の粒状添加剤は、細かく凝集性のある顔料や表面に付着しやすい粉末とは異なる挙動をします。したがって、搬送システムは粒子サイズ、嵩密度、流動性、蓄積挙動に応じて選択する必要があります。

粉末貯蔵タンクは、供給と投与の間にバッファーを提供します。これにより、バッグを空にする断続的な作業が、安定した材料供給のための下流側の要件から切り離されます。次に、投与タンクは制御された排出の前に必要な量の重量を測定します。オペレータに頼って粉末を繰り返し測定する代わりに、システムは計量信号を使用して各投与サイクルを制御できます。

これが、粉末投与システムが手動による投与ミスを減らす方法です。材料の量は、目視による判断や繰り返しの手動測定ではなく、計量システムによって決定されます。複数の材料を配合した場合、各成分が定義されたレシピに従うように、制御システムを通じて個別の投与ユニットを調整することもできます。

真空搬送と密閉設計が重要な理由

真空搬送システムは、粉塵制御と安定した材料搬送の両方が重要な場合に特に役立ちます。搬送ルートは負圧下で動作するため、粉末は潜在的な漏れ箇所から押し出されるのではなく、パイプラインに引き込まれます。供給ステーションから受信装置までの搬送経路全体を密閉したままにすることができます。

ルーツブロワーは真空源を提供し、パイプラインは制御された搬送ルートを確立します。フィーダー チャンバーでは、粉体と空気が分離され、材料がブロワーに向かうのを防ぎます。フィルターは微細な粉末を保持し、複数のパルスバックブローユニットがフィルター表面に蓄積した粉末を定期的に除去します。

バックブロープロセスは連続運転にとって重要です。フィルタに粉体が堆積すると通気抵抗が増大し、搬送性能が低下する場合があります。パルス化された圧縮空気が蓄積した物質を取り除き、フィルターが機能し続けることを可能にします。周期的に動作する複数の逆吹きユニットにより、1 回のフィルター洗浄イベントによって供給プロセス全体が中断されるのを防ぐことができます。

微粉末を扱う生産施設の場合、密閉されたルートにより、オペレーターが浮遊物質にさらされる箇所の数も減ります。開放容器を介して粉末を手動で移送する場合と比較して、密閉供給、真空搬送、空気と材料の分離および濾過を組み合わせることで、粉塵の移動と材料の接触をより適切に制御できます。

計量セクションも同様に重要です。計量タンクは、ロードセルが取り付けられた単なる保管容器ではありません。その効果的な性能は、タンク容量、ロードセル構成、排出設計、および容器に出入りする物質の安定性に依存します。粉末の流れが不規則な場合、測定重量が変動し、正確な投与が困難になる可能性があります。

ストレージ容量も生産速度と一致する必要があります。タンクのサイズが小さすぎると、頻繁に補充が必要になり、下流の生産が中断される可能性がありますが、容量が過剰になると、設備の設置面積が増加し、材料の不要な滞留時間が増加する可能性があります。したがって、連続生産の場合、実際の消費量、バッチサイズ、補充頻度に応じて、保管セクションと投与セクションのサイズを決定する必要があります。

上流および下流の機器との統合も重要な要素です。材料の供給が実際の需要に従うように、供給、真空搬送、保管、計量、計量、および最終プロセス装置は動作信号を交換する必要があります。これにより、分注システムが独立した粉末処理機械として機能するのではなく、生産ラインの一部となることが可能になります。

粉末投与装置の価格は何によって決まりますか?

購入者が粉末投与装置の価格を検索する場合、ヘッドラインの装置価格だけで 2 つの見積もりを比較すると誤解を招く可能性があります。基本的な分注機と完全な自動粉体処理システムは、構成が大きく異なりますが、両方とも「粉体分注装置」と呼ばれることがあります。

処理能力は最初の要素の 1 つです。小規模バッチの実験室または特殊生産用に設計されたシステムは、連続産業ラインと同じフィーダー、保管容量、または搬送能力を必要としません。

計量精度もコストの大きな要因です。より高い注入精度には、より適切なロードセル、機械設計、制御アルゴリズム、および安定した材料排出が必要となる場合があります。したがって、必要な精度は、仕様が高いほど音が良いという理由だけで選択するのではなく、公式に従って定義する必要があります。

真空供給システムも見積りに影響します。ルーツブロワーの能力、搬送距離、パイプライン構成、フィーダーのサイズ、ろ過要件はすべて、最終構成に影響します。自由流動性の粉末の短い搬送ルートは、細かい材料や凝集性の材料を扱う長いルートとは根本的に異なります。

その他の重要な要素は次のとおりです。

• トンバッグまたは小バッグの供給構成

• 粉体貯蔵タンク容量

• 投与範囲と計量精度

• フィルター面積とパルスバックブロー構成

• 接点材質と表面仕上げ

• 手動、半自動、また​​は全自動操作

• PLCおよびHMI制御

• 投与ポイントの数

• 該当する場合、防爆または特別な安全要件

• ミキサー、リアクター、包装ライン、またはその他のプロセス機器との統合

RUMI テクノロジーは、分注をスタンドアロンのマシンとして扱うのではなく、完全なシステムとしてこれらの要件に取り組みます。 2018年に初の自社開発の高精度注入システムと高効率混合装置を開発して以来、RUMIはファインケミカル装置とカスタマイズされたプロセスソリューションに注力してきました。その経験は、塗料やインクの製造会社の注入要件、樹脂や新素材会社の混合アプリケーション、新エネルギーや複合材料生産のためのシステム ソリューションをカバーしています。

RUMI の品質システムには、72 時間の工場テスト、24 時間のアフターセールス対応、ISO9001 および CE 認証が含まれます。試運転、信頼性検証、アフターサポートは自動粉体処理システムの実際のライフサイクルコストに大きな影響を与える可能性があるため、これらの詳細は装置のコストを評価する際に関連します。

さまざまな粉体に適したシステムの選択

適切な工業用粉体供給装置は、材料とプロセスの両方に応じて選択する必要があります。

粉末食品には、衛生的な接触面と汚染リスクの管理が必要な場合があります。塗料やインクには顔料や微細な添加剤が含まれることが多く、その場合には粉塵の封じ込めと反復可能な塗布が重要です。接着剤や建築用化学薬品には、流動性や感湿性が異なる粉末が含まれている場合があります。リチウム電池や新材料の用途では、材料の適合性、汚染管理、注入の一貫性に対してより大きな要求が課される可能性があります。

自由流動性の粉末の場合、主な関心事は安定した供給速度を維持することかもしれません。細かい粉末や凝集性の粉末の場合は、ホッパーの形状、振動、材料の緩み、排出設計について追加の考慮が必要になる場合があります。研磨材には適切な耐摩耗性の接触コンポーネントが必要な場合がありますが、湿気に敏感な粉体にはより厳しい環境制御と搬送制御が必要になる場合があります。

したがって、普遍的な「最適な」投与構成は存在しません。適切なシステムは、粉体の特性、必要な投与範囲、生産能力、計量精度、搬送距離、下流プロセスの要件によって決まります。

メーカーがシステムを比較する場合、最も有用なアプローチは、完全な材料経路、つまり粉末がどのようにシステムに入るのか、どのように搬送されるのか、どこに保管されるのか、どのように計量されるのか、どのように排出されるのか、各段階がどのように次の段階と通信するのかを評価することです。これにより、マシンの価格だけを見るよりも、機器を比較するためのより明確な根拠が得られます。

工業用粉体処理の場合、粉体供給装置の最低価格が必ずしも最低コストのソリューションであるとは限りません。供給の安定性、計量精度、粉塵封じ込め、保管容量、ろ過、自動化、材料の適合性、統合はすべて、長期的な動作パフォーマンスに影響します。適切に構成されたシステムでは、最初の袋を開けるステップから最終生産点まで制御された粉末の流れと反復可能な投与を維持しながら、手作業での取り扱いを減らす必要があります。厳しい粉体処理要件を持つ企業にとって、これらの要素は、単に予算に合わせるのではなく、プロセスに適した工業用粉体分注装置を選択するためのより実用的な基礎となります。
